GC-3001B1 Пульт на 1 абонента с транзитным каналом (врезной)

   Пульт GC-3001B1 устанавливается в машинном помещении или на посадочном этаже. Предназначен для организации громкоговорящей связи с абонентским переговорным устройством, установленным в кабине лифта.

  Пульт GC-3001B1 может работать в двух режимах:

   - «рабочий» режим;

   - «дежурный» режим

   «Рабочий» режим используется, как правило, при проведении регламентных и ремонтных работ. В этом режиме осуществляется связь машинного отделения с кабиной лифта, без сохранения связи кабины лифта с диспетчером.

    «Дежурный» режим  является основным режимом работы. В этом режиме абонентское устройство кабины лифта через пульт GC-3001B1 подсоединено непосредственно на диспетчерский пульт, и при вызове из кабины лифта сигнал проходит напрямую на диспетчерский пульт и обратно.

    Для связи машинного помещения с диспетчерским пультом в машинном отделении устанавливается переговорное устройство громкой связи GC-2001W3 или GC-2001P4.

    Для реализации экстренной связи аварийных и пожарных служб с кабиной лифта, минуя диспетчерскую, пульт GC-3001B1 устанавливается на посадочном этаже.

    После нажатия на кнопку вызова абонента на пульте абонентское устройство в кабине лифта  отключается от диспетчерского пульта и переключается на работу с пультом GC-3001B1. На пульте загорается светодиодный индикатор и звучит тональный сигнал вызова. На абонентском устройстве также прозвучит сигнал вызова. По окончании вызывного сигнала  можно проводить переговоры в течение 10 минут, после чего пульт автоматически выключается, а абонентское устройство переключается обратно на диспетчерский пульт. Для продолжения переговоров следует снова нажать на пульте кнопку вызова абонента. Переключение выполняется посредством релейной коммутации на пульте GC-3001B1 двух двухпроводных линий – абонентской и соединительной.

   Отключение абонента после окончания разговора происходит нажатием кнопки вызова абонента. При этом индикатор на пульте погаснет.

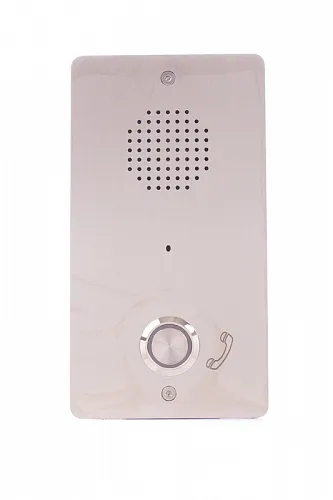

   Пульт изготовлен  в металлическом вандалозащищенном корпусе и предназначен для   врезного крепления. На лицевой стороне пульта находятся кнопка вызова абонента, светодиодный индикатор включения пульта, динамик и встроенный микрофон. На задней стороне расположен подстроечный  резистор, с помощью которого можно отрегулировать чувствительность микрофона, и выход 6-ти проводного кабеля для подключения.

    Для питания пульта GC-3001B1 используется блок питания 12В.

    Пульт GC-3001B1 обеспечивает:

    - посылку тонального вызова на абонентские устройства;

    - прием вызова от абонентского устройства;

    - световую и звуковую индикацию вызова;

    - подключение двухпроводной соединительной линии к диспетчерским пультам GC-3006DG, серии GC-1036F и коммутационным платформам GC-1420;

    - коммутацию абонентской и соединительной линий;

    - подключение абонентских устройств по выбору в любом наборе (серии GC-2001).

На данное оборудование установлена гарантия 60 месяцев со дня продажи.

Основные характеристики :

• режим громкой полудуплексной связи;
• максимальное кол-во подключаемых абонентских устройств -1;
• напряжение питания от адаптера 12В,0,35А;
• максимальное удаление абонентских устройств громкой связи – 1000м при монтаже кабелем UTP2х0,5 5кат, сопротивление жилы 96 Ом/км;
• максимальное удаление от пульта – 1000 м;
• уровень звука – не менее 47 Дб;
• выходная мощность в громкоговорящем режиме не более 500 мВт;
• антивандальный металлический корпус;
• врезное крепление;
• режим работы от -30° до +45°С
• габариты – 153х82х50 мм;
• вес – 0,25 кг.
