GC-3001M1 Пульт на 1 абонента с транзитным каналом

   Пульт GC-3001M1 предназначен для организации громкоговорящей связи с абонентским переговорным устройством, установленным в кабине лифта.

   Пульт GC-3001M1 устанавливается в машинном помещении и на посадочном этаже.

   При установке в машинном помещении пульт GC-3001M1 может работать в двух режимах:

   - «рабочий» режим;

   - «дежурный» режим

   «Рабочий» режим используется, как правило, при проведении регламентных и ремонтных работ. В этом режиме осуществляется связь машинного отделения с кабиной лифта, без сохранения связи кабины лифта с диспетчером.

    «Дежурный» режим  является основным режимом работы. В этом режиме абонентское устройство кабины лифта через пульт GC-3001M1 подсоединено непосредственно на диспетчерский пульт, и при вызове из кабины лифта сигнал проходит напрямую на диспетчерский пульт и обратно.

    Для связи машинного помещения с диспетчерским пультом в машинном отделении устанавливается переговорное устройство громкой связи GC-2001W3 или GC-2001P4.

    Для реализации экстренной связи аварийных и пожарных служб с кабиной лифта, минуя диспетчерскую, пульт GC-3001M1 устанавливается на посадочном этаже.

    После нажатия на кнопку вызова абонента на пульте абонентское устройство в кабине лифта  отключается от диспетчерского пульта и переключается на работу с пультом GC-3001М1. На пульте загорается светодиодный индикатор и звучит тональный сигнал вызова. На абонентском устройстве также прозвучит сигнал вызова. По окончании вызывного сигнала  можно проводить переговоры в течение 10 минут, после чего пульт автоматически выключается, а абонентское устройство переключается обратно на диспетчерский пульт. Для продолжения переговоров следует снова нажать на пульте кнопку вызова абонента. Переключение выполняется посредством релейной коммутации на пульте GC-3001М1 двух двухпроводных линий – абонентской и соединительной.

   Отключение абонента после окончания разговора происходит нажатием кнопки вызова абонента. При этом индикатор на пульте погаснет.

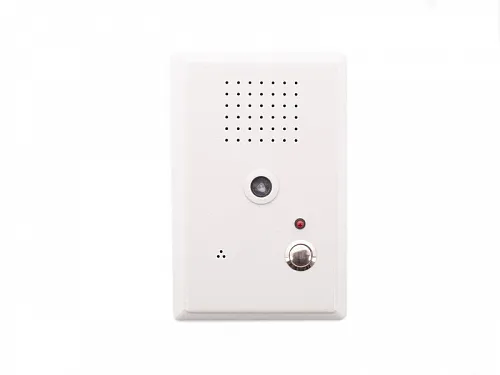

   Пульт изготовлен в металлическом вандалозащищенном корпусе и предназначен для накладного крепления. Открытие корпуса осуществляется с помощью специального ключа, что исключает несанкционированное проникновение и умышленное повреждение устройства. На лицевой стороне пульта находятся кнопка вызова абонента, светодиодный индикатор включения пульта, динамик и  встроенный микрофон. На внутренней стороне задней крышки пульта установлена печатная плата с клеммами  для подключения устройств и  регулировочными элементами. Чувствительность микрофона можно отрегулировать с помощью подстроечного резистора.

   Для питания пульта GC-3001M1 используется блок питания 12В.

   Пульт GC-3001M1 обеспечивает:

   - посылку тонального вызова на абонентские устройства;

   - прием вызова от абонентского устройства;

   - световую и звуковую индикацию вызова;

   - максимальное количество подключаемых абонентских устройств – 1;

   - режим громкой полудуплексной связи;

   - подключение двухпроводной соединительной линии к диспетчерским пультам GC-3006DG, серии GC-1036F и коммутационным платформам GC-1420;

   - коммутацию абонентской и соединительной линий;

   - подключение абонентских устройств по выбору в любом наборе (серии GC-2001).

На данное оборудование установлена гарантия 60 месяцев со дня продажи.
