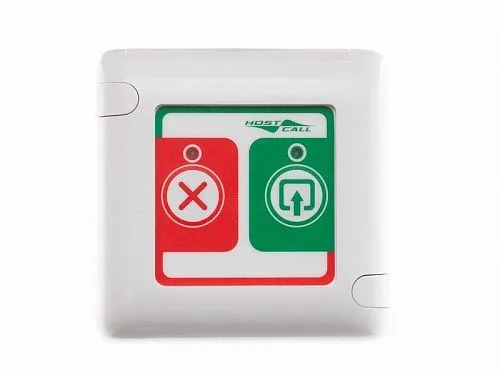

MP-421D1

Кнопка вызова изготовлена в пластиковом корпусе и имеет настенное крепление. Кнопка вызова MP-421D1 объединяет в своем корпусе кнопки «Не входить» и «Входите». Данные кнопки имеют тонкопленочную клавиатуру с соответствующими пиктограммами. Вызов осуществляется нажатием мембранной клавиши на кнопке с пиктограммой. При этом на ней загорится зеленым цветом светодиодный индикатор, а на световом табло зеленым цветом подсвечивается надпись «ВХОДИТЕ». Это означает, что вызов осуществлен. При нажатии на мембранную клавишу на кнопке с пиктограммой , светодиодный индикатор загорается красным цветом, а на светозвуковом табло красным цветом подсвечивается надпись «НЕ ВХОДИТЬ». Кнопка вызова MP-421D1 подключается непосредственно к светозвуковому табло. Управление индикацией на кнопке вызова осуществляется со стороны светового табло. Передача информации от кнопки вызова MP-421D1 до светозвукового табло осуществляется по 2-х проводной линии. С целью защиты от помех при передаче информации используется импульсное кодирование с частотной модуляцией. Питание кнопки вызова осуществляется от светозвукового табло. Конструктивно кнопки вызова состоят из верхней крышки с установленной электронной платой и нижней крышки.
