Hikvision DS-2CD2647G3-LIZS2UY/SL(2.8-12mm)

Технологии и возможности

ColorVu 3.0Цветное изображениеГибридная подсветкаИК и белый свет · 60 мЧеловек / транспортКлассификация целейМоторизированный объектив2,8–12 ммДвойной микрофонМассив · моноСвет и звук/SL · белое предупреждениеWDR 130 дБКонтрастные сценыH.265+Основной потокmicroSDДо 512 ГБPoE802.3at · 18 ВтIP67Пыль и осадкиIK10Ударостойкий корпусNEMA 4XУмеренная защита

Описание

Hikvision DS-2CD2647G3-LIZS2UY/SL(2.8-12mm) — цилиндрическая IP-камера 4 Мп с моторизированным объективом 2,8–12 мм. Угол по горизонтали меняется от 114,6° до 41,8°, позволяя настроить обзор площадки или прохода. Полное разрешение 2688 × 1520 доступно при 25 к/с для 50 Гц и 30 к/с для 60 Гц.

ColorVu 3.0 и HikAI-ISP подтверждены собственным заводским листом. Гибридная подсветка сочетает ИК и белый свет до 60 м. Можно выбрать ИК, постоянный белый свет или интеллектуальное переключение. При недостаточном внешнем освещении цветной кадр требует белого света; ИК-режим даёт чёрно-белое изображение.

WDR 130 дБ сохраняет детали на фоне ярких окон и входов. EIS компенсирует дрожание изображения; предусмотрены Defog, 3D DNR и коррекция искажений. События движения и периметра поддерживают классификацию человека и транспорта. Есть захват лиц; идентификация личности не заявлена.

Массив из двух микрофонов записывает монофонический звук. Версия /SL поддерживает белое световое и звуковое предупреждение; динамик до 2 Вт, до 120 дБ на 10 см. Есть линейные аудиовход и выход, два тревожных входа и два выхода до 24 В DC/AC, 1 А. Архив — microSD до 512 ГБ, NAS и ANR; карта приобретается отдельно.

Металлический корпус защищён по IP67 и IK10 и рассчитан на работу от −30 до +60 °C. NEMA 4X означает умеренную антикоррозионную защиту; пример производителя — от 2 км от береговой линии. Питание — PoE 802.3at до 18 Вт либо 12 В DC до 14,5 Вт через двухконтактную клемму.

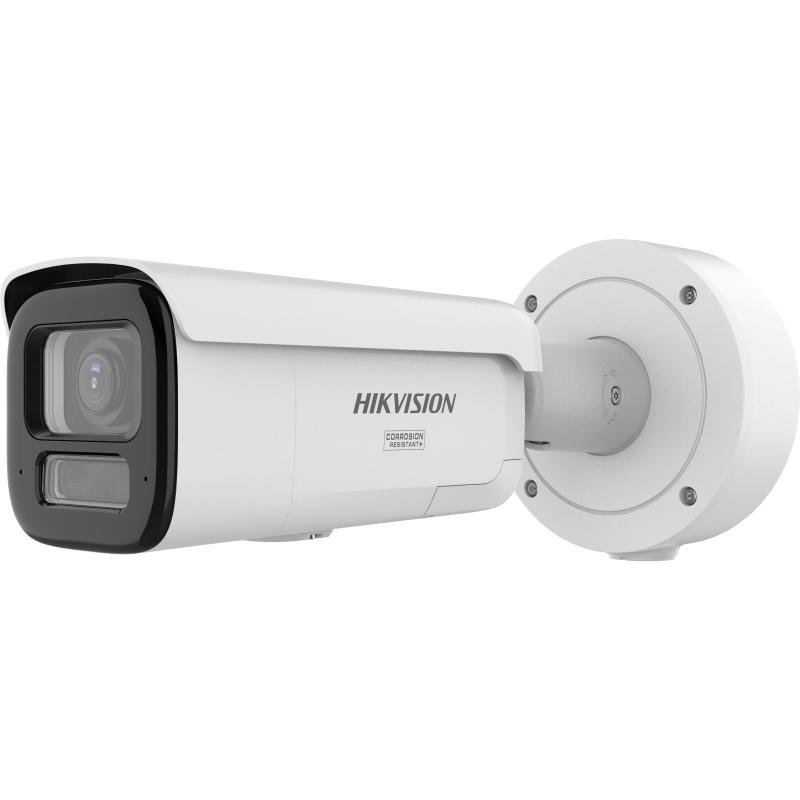

В галерее — одно заводское фото белого исполнения, собственный чертёж и пример крепления на столб. Оригинал паспорта и русский технический перевод приложены отдельно. Совместимые крепления приведены по собственным заводским сборкам, с переходами на точные карточки каталога.

Фотографии и размеры

Характеристики

Разрешение

4 Мп; 2688 × 1520

Матрица

1/1,8″ Progressive Scan CMOS

Чувствительность

Цвет: 0,0005 лк при F1.2, AGC вкл.; 0 лк с подсветкой

HikAI-ISP

Интеллектуальная обработка изображения и подавление шума

ColorVu

ColorVu 3.0 по собственному заводскому значку; для цветного изображения в темноте используется белая подсветка

Выдержка

От 1 с до 1/100 000 с

День / ночь

Механический ИК-фильтр; день, ночь, авто, расписание

Регулировка положения

Поворот 0–360°; наклон 0–90°; вращение 0–360°

Объектив

Моторизированный; 2,8–12 мм

Горизонтальный / вертикальный обзор

114,6–41,8° / 59,3–23,6°

Диагональный обзор

141,3–48,1°

Крепление объектива

Интегрированное

Диафрагма

Фиксированная; F1.2

Глубина резкости

От 1 м до бесконечности

DORI

Широкий угол: 61,5 / 24,4 / 12,3 / 6,2 м; телеположение: 151,7 / 60,2 / 30,3 / 15,1 м — обнаружение / наблюдение / распознавание / идентификация. Расчётные расстояния не гарантируют распознавание лиц в любой сцене

Подсветка

Интеллектуальная гибридная: ИК и белый свет до 60 м; ИК 850 нм; три режима: ИК, белый свет, интеллектуальное переключение

Основной поток

50 Гц: до 25 к/с; 60 Гц: до 30 к/с; 2688 × 1520, 1920 × 1080, 1280 × 720

Второй поток

50 Гц: до 25 к/с; 60 Гц: до 30 к/с; 1280 × 720, 640 × 480, 640 × 360

Третий поток

До 10 к/с при 50/60 Гц: 1920 × 1080, 1280 × 720, 640 × 480, 640 × 360. Поддерживается только при определённых настройках

Видеокодеки

Основной: H.265/H.264/H.264+/H.265+; второй: H.265/H.264/MJPEG; третий: H.265/H.264 при определённых настройках

Видеобитрейт

32 Кбит/с–8 Мбит/с

Профили H.264 / H.265

H.264 Baseline/Main/High; H.265 Main

Управление битрейтом

CBR/VBR

SVC

H.264 и H.265

ROI

1 фиксированная область основного потока

Аудиотип

Моно; массив из двух микрофонов не означает стереозапись

Встроенный микрофон

Массив из двух микрофонов

Аудиокодеки

G.711/G.722.1/G.726/MP2L2/PCM/MP3/AAC-LC

Аудиобитрейт

64 Кбит/с G.711; 16 Кбит/с G.722.1/G.726; 32–192 Кбит/с MP2L2; 8–320 Кбит/с MP3; 16–64 Кбит/с AAC-LC

Частота дискретизации

8/16/32/48 кГц

Фильтрация звукового шума

Есть

Динамик

До 2 Вт; максимальный уровень звукового давления 120 дБ на расстоянии 10 см

Аудиовход и выход

1 линейный вход и 1 линейный выход; двухконтактные клеммы; несимметричные; до 3,3 В p-p. Вход 4,7 кОм; выход 100 Ом

Тревожные интерфейсы

2 входа; 2 выхода, до 24 В DC / 24 В AC, 1 А

Световое предупреждение

Версия /SL: белый мигающий свет; красно-синий /SRB — другое исполнение

Сетевой API

ONVIF Profile S/T/G; ISAPI; SDK; ISUP

Сетевые протоколы

TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv4, IPv6, UDP, Bonjour, SSL/TLS, PPPoE, SNMP, WebSocket, WebSockets, SRTP, SFTP

Одновременный просмотр

До 6 каналов

Пользователи

До 32; администратор, оператор, пользователь

Безопасность

HTTPS; 802.1X EAP-TLS/EAP-LEAP/EAP-MD5; TLS 1.1/1.2/1.3; пароль; водяной знак; IP-фильтр; basic/digest; WSSE; RTP/RTSP через HTTPS; тайм-аут; аудит; MAC-аутентификация

Сетевой архив

NAS NFS/SMB/CIFS; ANR

Локальный архив

microSD/microSDHC/microSDXC до 512 ГБ; карта приобретается отдельно

Программы

iVMS-4200; Hik-Connect; Hik-Central

Браузеры

Просмотр без плагина и локальная служба: Chrome 80+, Firefox 80+, Edge 89+

Параметры изображения

Поворот, насыщенность, яркость, контраст, резкость, усиление, баланс белого; через браузер/клиент; переключение параметров изображения

WDR

WDR 130 дБ

Отношение сигнал / шум

Не менее 52 дБ

Улучшение изображения

BLC; HLC; 3D DNR; коррекция искажений; Defog

Стабилизация изображения

EIS

Приватные маски

4 программируемые многоугольные области

Ethernet

1 RJ45; 10/100 Мбит/с; автоопределение

Сброс

Кнопка сброса

Основные события

Движение с классификацией человека и транспорта; саботаж; исключения

Smart-события

Изменение сцены

Захват лиц

Есть; захват не означает идентификацию личности

События периметра

Пересечение линии; вторжение; вход и выход из области; классификация человека и транспорта

Реакции на события

FTP/NAS/карта; центр наблюдения; запись; снимок; email; звуковое предупреждение; тревожный выход; мигание света

Питание

12 В DC ±25%; 1,21 А; до 14,5 Вт; двухконтактная клемма; защита от переполюсовки

PoE

IEEE 802.3at; класс 4; до 18 Вт

Корпус

Цилиндрическая

Материал

Передняя крышка, корпус и кронштейн: металл

Размеры

Ø140 × 333,8 мм

Упаковка

386 × 190 × 180 мм

Масса

Около 1555 г

Масса с упаковкой

Около 2326 г

Условия работы и запуска

От −30 до +60 °C; влажность не более 95%, без конденсации

Условия хранения

От −30 до +60 °C; влажность не более 95%, без конденсации

Защита корпуса

IP67; IEC 60529:2013; IK10; IEC 62262:2002

Ударостойкость

IK10; IEC 62262:2002

Примечание к чертежу

В таблице номинальный диаметр Ø140 мм, на собственном заводском чертеже указано 140,5 мм; длина 333,8 мм совпадает. Обозначения оригинала сохранены; допуск не установлен

Антикоррозионная защита

NEMA 4X; NEMA 250:2018; умеренная защита

Среда применения

Умеренные антикоррозионные требования: ориентировочно от 2 км от береговой линии и зоны кислотных дождей. Не высшая степень защиты для берега, доков и химических предприятий

Общие функции

Heartbeat; зеркало; flash log; сброс пароля через email; pixel counter; anti-banding

Языки

33 языка, включая русский; полный список — в заводском оригинале

Сертификация

CE-EMC: EN 55032:2015+A1:2020, EN 50130-4:2011+A1:2014, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021; UL: UL 62368-1, CB: IEC 62368-1: 2014+A11, CE-LVD: EN 62368-1: 2014/A11: 2017; CE-RoHS: 2011/65/EU; IP67: IEC 60529-2013,IK10: IEC 62262:2002

Документы

Аксессуары для монтажа

Угловой адаптерDS-1476ZJ-YHikvision · арт. 302702321Карточка в Effort Shop ↗Крепление на столбDS-1475ZJ-SUSHikvision · арт. 302701860Карточка в Effort Shop ↗Крепление на столбDS-1475ZJ-YHikvision · арт. 302702320Карточка в Effort Shop ↗Угловой адаптерDS-1476ZJ-SUSHikvision · арт. 302701861Карточка в Effort Shop ↗

Аксессуары приобретаются отдельно. Сборки приведены по собственному заводскому листу. Для столба и угла может потребоваться несколько компонентов; суффиксы Y сохраняются. Переходы добавлены только к точным проверенным карточкам.
