Современные системы контроля доступа и электромагнитные замки составляют основу безопасности коммерческих, жилых и промышленных объектов. Организация надежного пропускного режима на предприятии или в жилом доме требует понимания принципов работы оборудования и правильного монтажа.
Основные преимущества и области применения систем контроля включают:
- Высокую износостойкость и долговечность запирающих устройств за счет отсутствия трущихся механических деталей.
- Универсальность интеграции на объектах различного назначения (офисные центры, подъезды жилых домов, режимные промзоны).
- Надежную защиту территории от несанкционированного проникновения посторонних лиц.
Важность правильного подключения для безопасности и надежности заключается в обеспечении бесперебойного функционирования запирающих механизмов при любых внештатных ситуациях, включая аварийное отключение электроэнергии.
Что такое электромагнитный замок и как он работает
Принцип действия электромагнитного замка основан на физическом явлении электромагнитной индукции. Мощная катушка под воздействием электрического питания создает сильное магнитное поле, которое намертво притягивает металлическую ответную пластину (якорь), зафиксированную на дверном полотне.
Отличия от других типов замков и особенности:
- Отсутствие движущихся механических элементов существенно повышает рабочий ресурс по сравнению с электромеханическими защелками.
- Требуется постоянное наличие электропитания для удержания двери в закрытом состоянии (в отличие от энергонезависимых механических аналогов).
- Основные технические характеристики включают силу удержания на отрыв (от 150 до 500 кг и более) и показатель потребляемого тока.

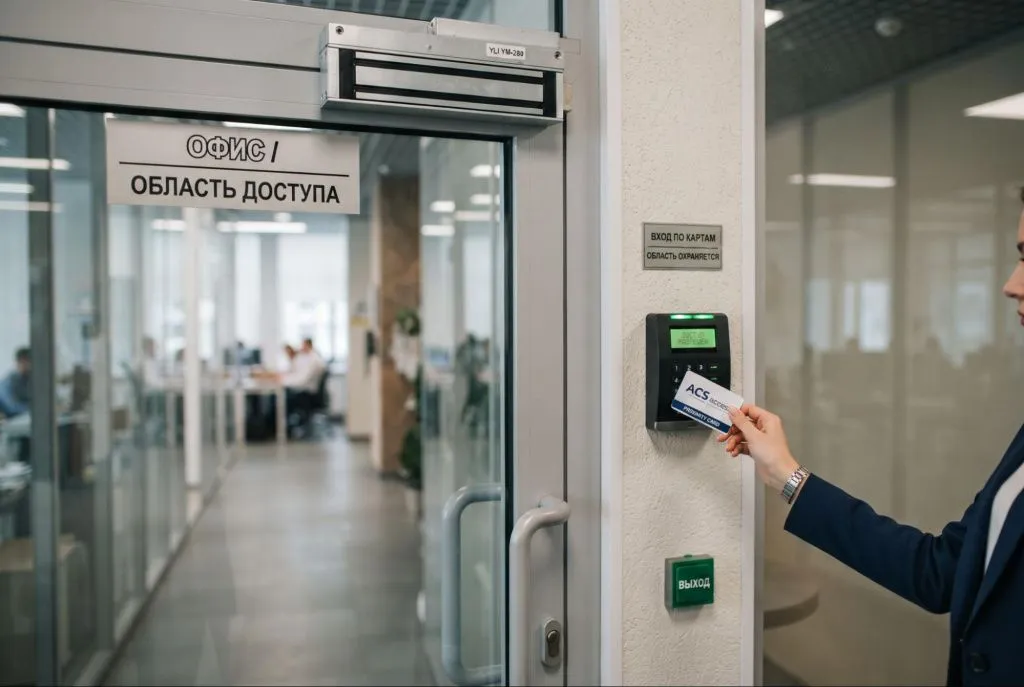

Основные компоненты системы СКУД
Электромагнитный замок является лишь исполнительным элементом. Для его полноценного функционирования требуется слаженная работа целого комплекса устройств управления и коммутации.
Перечень основных элементов системы:
- Контроллер СКУД — «мозг» системы, обрабатывающий сигналы идентификации и управляющий реле питания.
- Считыватели карт, брелоков или биометрических данных для авторизации пользователей.
- Кнопки выхода, датчики состояния двери и бесперебойные блоки питания.
Подготовка к подключению: что нужно знать
Успешная установка электромагнитного замка и системы СКУД на объекте требует предварительного подбора инструментов, расходных материалов и учета конструктивных особенностей дверных полотен.
Необходимые инструменты и материалы для монтажа:
- Перфоратор, шуруповерт и набор качественных сверл по металлу или дереву.
- Мультиметр для проверки напряжения и прозвонки кабельных линий.
- Набор крепежных элементов, кабели связи (КСПВ, UTP) и силовой провод питания.
Выбор электромагнитного замка и комплектующих
Выбор оборудования с учетом специфики объекта гарантирует беспроблемную эксплуатацию системы на протяжении многих лет. При покупке комплектующих важно ориентироваться на технические параметры дверей и условия их работы.
Критерии выбора и рекомендации:
- Расчет силы удержания замка в зависимости от массы и интенсивности использования дверного полотна.
- Подбор резервного блока питания с учетом емкости аккумулятора для автономной работы при отключении света.
- Приобретение сертифицированного оборудования от проверенных производителей для минимизации риска преждевременных поломок.
Безопасность и нормативы при установке
Строгое соблюдение правил электробезопасности и нормативных требований позволяет избежать аварийных ситуаций и проблем с контролирующими органами.
Важные правила монтажа и проектирования:
- Обязательное подключение замка через размыкающее реле пожарной сигнализации для автоматической разблокировки дверей при эвакуации.
- Соблюдение правил прокладки кабельных трасс отдельно от силовых электрических сетей во избежание помех.
- Изоляция всех соединений термоусадочными трубками для предотвращения коротких замыканий.
Схема подключения электромагнитного замка к системе СКУД
Грамотная схема подключения электромагнитного замка обеспечивает корректную синхронизацию всех элементов комплекса. Питание подается от бесперебойного блока на контроллер, который через нормально-замкнутые (NC) контакты управляет подачей тока на катушку замка.
Особенности коммутации элементов:
- Подключение считывателя к информационным портам контроллера по протоколам Dallas Touch Memory или Wiegand.
- Интеграция кнопки выхода в разрыв цепи питания или на специальный управляющий вход контроллера.
- Возможность параллельного подключения аудио- или видеодомофонов через специальные согласующие релейные модули.
Расключение проводов и цветовая маркировка
Стандартизация цветовой маркировки проводов упрощает процесс монтажа и помогает избежать фатальных ошибок при подаче питания на электронные платы.
Рекомендации по правильному соединению проводов:
- Строгое следование заводской документации (обычно красный провод — плюс питания, черный — минус).
- Использование качественных клеммников или пайка с последующей изоляцией для надежности контактов.
- Проверка правильности полярности перед подачей рабочего напряжения на электронные компоненты.
Примеры схем для разных вариантов установки
Варианты монтажа существенно различаются в зависимости от направления открывания дверей и используемых защитных элементов.
Типовые инженерные решения:
- Одностороннее открытие двери с установкой считывателя снаружи и кнопки выхода изнутри помещения.
- Двухстороннее открытие с использованием двух считывателей для жесткого контроля входа и выхода.
- Установка защитных диодов параллельно катушке для гашения возникающих импульсов самоиндукции.
Пошаговая инструкция по монтажу и подключению
Физическая установка оборудования требует точности разметки и аккуратности при работе с крепежными элементами на дверной коробке.
Порядок выполнения монтажных работ:
- Подготовка рабочей поверхности и закрепление монтажного уголка или планки в верхней части дверной коробки.
- Установка ответной пластины (якоря) на дверное полотно с использованием резиновых шайб для обеспечения небольшого люфта.
- Подключение кабельных линий к клеммам замка, контроллера и подача тестового питания для проверки силы притяжения.
Настройка контроллера и проверка работы СКУД
После завершения физического монтажа выполняются программирование электронного контроллера и комплексная диагностика работоспособности созданной системы.
Этапы пусконаладочных работ:
- Запись мастер-карт и пользовательских идентификаторов в память контроллера СКУД.
- Проверка корректности открывания замка при предъявлении карты и при нажатии кнопки выхода.
- Диагностика срабатывания системы при имитации аварийного обесточивания объекта.
Советы по эксплуатации и техническому обслуживанию
Регулярное сезонное обслуживание и профилактика замков продлевают срок службы оборудования и предотвращают неожиданные сбои в работе пропускного режима.
Рекомендации по уходу за системой:
- Периодическая проверка и очистка рабочих поверхностей магнита и якоря от пыли, загрязнений.
- Контроль надежности болтовых соединений, так как постоянные вибрации могут ослаблять крепеж.
- Своевременное обновление программного обеспечения контроллеров и проверка емкости резервных аккумуляторов.
Типовые ошибки при подключении и их устранение
Даже опытные монтажники иногда допускают типичные просчеты, которые приводят к некорректной работе оборудования или полному отказу системы контроля доступа.
Практические рекомендации по решению проблем:
- Недостаточная сила удержания двери обычно связана с перекосом якоря или попаданием посторонних предметов между плоскостями — отрегулируйте крепежные винты.
- Самопроизвольное открывание двери свидетельствует о проблемах с питанием или неправильном подключении управляющего реле контроллера.
- Отсутствие реакции считывателя на карты требует проверки целостности кабельной линии и соответствия стандартов идентификаторов.
