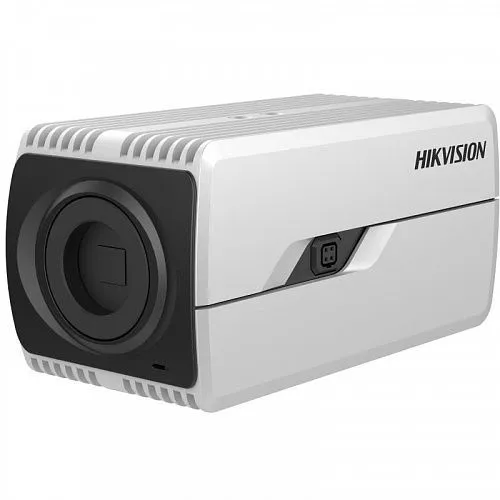

Hikvision iDS-2CD70C6G2-AP

Технологии и возможности

DarkFighter 2.0Слабое освещениеWDR 120 дБAWDR; контрастные сценыHEOP 2.05 TOPS; OpenDevSDKЧеловек / транспортЗащита периметраТепловая картаРаспределение активностиABFНастройка заднего фокусаP-irisСовместимый объектив отдельноВстроенный микрофонМоноаудиоH.265+Основной потокmicroSDДо 1 ТБPoE+802.3at

Описание

Hikvision iDS-2CD70C6G2-AP — корпусная IP-камера DeepinView 12 Мп с креплением CS. Объектив приобретается отдельно: фокусное расстояние и угол обзора выбираются под расстояние до объекта, а не задаются камерой. Кнопка ABF помогает настроить задний фокус.

В полном разрешении доступны 4000 × 3000 (4:3) и 4608 × 2592 (16:9) до 25/30 к/с. Для высокочастотного мониторинга предусмотрены 8 Мп до 50/60 к/с и Full HD до 100/120 к/с. При работе Smart-аналитики предел составляет 25/30 к/с.

DarkFighter 2.0 предназначена для съёмки при слабом освещении, AWDR 120 дБ помогает передать яркие и тёмные участки кадра. Встроенная ИК-подсветка в заводской таблице не заявлена; ночной сценарий и объектив подбираются отдельно.

ShotN, защита периметра, захват и сравнение лиц, подсчёт людей, очереди, контроль присутствия, тепловая карта и обнаружение касок/светоотражающей одежды настраиваются под задачу. Одновременно работают до двух Smart-приложений; открытая AI-платформа выполняет одну модель. AcuSeek требует совместимого регистратора или сервера.

HEOP 2.0 предоставляет 5 TOPS для приложений. Один микрофон записывает моноаудио; есть линейные аудиовход и выход. Архив — microSD до 1 ТБ либо NAS с ANR, карта приобретается отдельно. Питание: PoE+ 802.3at, 12 В DC или 24 В AC.

Алюминиевый белый корпус рассчитан на запуск и работу от −30 до +65 °C. IP/IK в выбранном паспорте не указаны: для наружного монтажа требуется подходящий защитный кожух. Крепления и объективы в заводском перечне — дополнительные опции; пригодность конкретной оптики для 12 Мп проверяется отдельно.

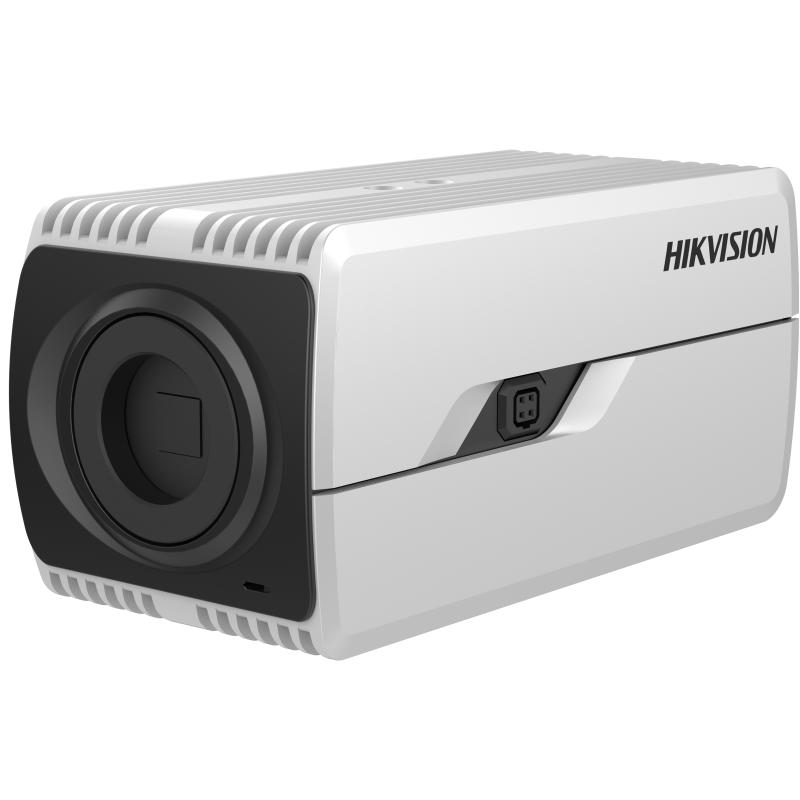

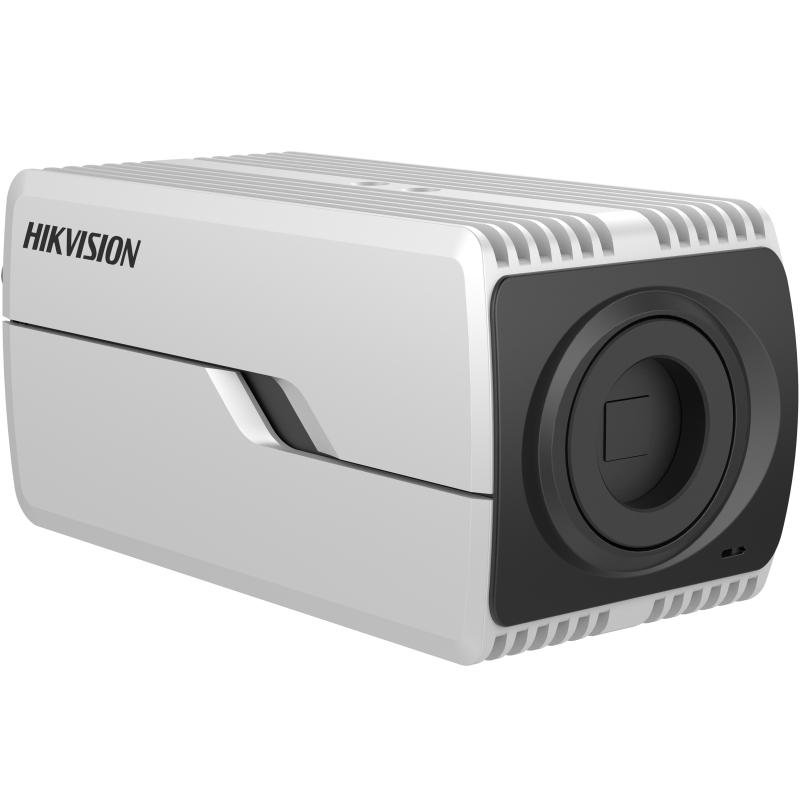

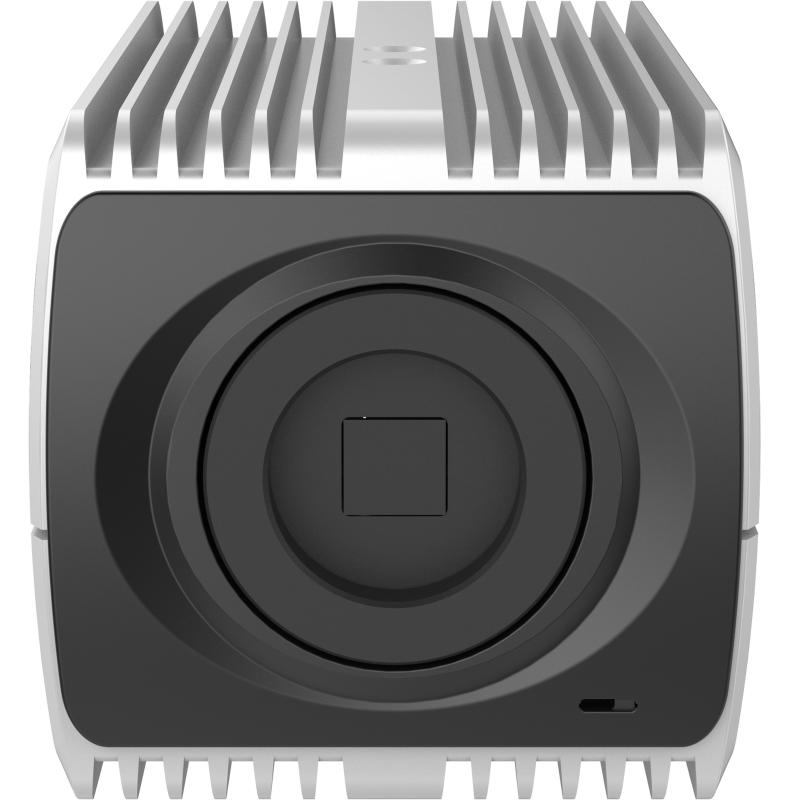

Фотографии и размеры

Характеристики

Разрешение

12 Мп; максимум по таблице 4000 × 3000 (4:3). Также поток 4608 × 2592 (16:9)

Матрица

1/1,8″ Progressive Scan CMOS

Объектив

Приобретается отдельно; крепление CS. Фокусное расстояние, диафрагма и угол обзора зависят от выбранного объектива

Крепление объектива

CS mount

Задний фокус

ABF: кнопка автоматической настройки заднего фокуса; обозначена в заводской схеме интерфейсов

Диафрагма

P-iris указан на заводском значке; совместимый объектив выбирается отдельно

Чувствительность

Цвет: 0,0054 лк; ч/б: 0,002 лк при F1.2 и AGC. Это условия измерения, а не параметры объектива в комплекте

Выдержка

1–1/100000 с

День/ночь

Механический ИК-фильтр; Blue Glass для уменьшения паразитных отражений

Ночная съёмка

DarkFighter 2.0; встроенная ИК-подсветка в спецификации не заявлена

Ресурсы HEOP

Память 150 МБ; Smart RAM 2200 МБ; eMMC 1288 МБ

Вычислительная производительность

5 TOPS

Платформа разработки

HEOP 2.0 OpenDevSDK; C/C++; Caffe/PyTorch/TensorFlow

Открытая AI-платформа

До 3 моделей: обнаружение, классификация или смешанная. Видеоанализ: обнаружение, классификация, OCR, сегментация, сравнение; классификация снимков по расписанию

Пакеты AI-моделей

4 пакета; до 16 целей в пакете; 4 классифицируемые цели, до 64 типов. Одновременно выполняется только одна модель AI-платформы

Правила открытой AI-платформы

Состояние и количество целей в области; пересечение линии и подсчёт; доля перекрытия областей; комбинированные правила; OCR; изменение состояния области; анализ всего кадра

Основной поток

12 Мп: 4000 × 3000 либо 4608 × 2592 до 25/30 к/с при 50/60 Гц в мониторинге и Smart. Только мониторинг: 3840 × 2160 до 50/60 к/с, 1920 × 1080 до 100/120 к/с

Разрешения основного потока

Smart: 4000 × 3000, 4608 × 2592, 3840 × 2160, 3072 × 1728, 2560 × 1440, 1920 × 1080, 1280 × 720; высокочастотный мониторинг без первых двух

Дополнительный поток

50 Гц: 25 к/с (1280 × 720, 704 × 576, 640 × 480); 60 Гц: 24 к/с (1280 × 720, 704 × 480, 640 × 480)

Третий поток

50 Гц: 25 к/с (1920 × 1080, 1280 × 720, 704 × 576, 640 × 480); 60 Гц: 24 к/с (1920 × 1080, 1280 × 720, 704 × 480, 640 × 480)

Четвёртый и пятый потоки

50 Гц: 25 к/с (1280 × 720, 704 × 576, 640 × 480); 60 Гц: 24 к/с (1280 × 720, 704 × 480, 640 × 480)

Видеокодеки

Основной H.265+/H.265/H.264+/H.264; второй, четвёртый, пятый H.265/H.264/MJPEG; третий H.265/H.264

Видеобитрейт

32 кбит/с–16 Мбит/с

Профили H.264 / H.265

H.264 Baseline/Main/High; H.265 Main

Управление битрейтом

CBR/VBR

SVC

Кодирование H.264 и H.265

ROI

4 фиксированные области для каждого потока

Обрезка целевой области

Есть

Электронный PTZ

Patrol и Auto Tracking; электронные функции, без механического вращения камеры

Guanlan AI Encoding

Есть

Встроенный микрофон

Один встроенный микрофон; моноаудио

Встроенный динамик

В спецификации не заявлен; возможен отдельный сетевой динамик

Аудиовход и выход

По одному линейному входу и выходу: 3,5 мм, 3 контакта, небалансные; до 3,3 Vpp; вход 4,7 кОм; выход 100 Ом

Аудиокодеки

G.711/G.722.1/G.726/MP2L2/PCM/MP3/AAC-LC

Аудиобитрейт

G.711 64 кбит/с; G.722.1/G.726 16 кбит/с; MP2L2 32–192; MP3 8–320; AAC-LC 16–64 кбит/с

Частота дискретизации

8/16/32/48 кГц

Фильтрация фонового шума

Есть

Сетевой API

ISAPI; SDK; ISUP; OTAP; ONVIF Profile S/G/T/M

Сетевые протоколы

TCP/IP, ICMP, HTTP/HTTPS, FTP, DHCP, DNS/DDNS, RTP/SRTP/RTSP/RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv4/IPv6, UDP, Bonjour, WebSocket/WebSockets, MQTT/MQTTS, RTMP; X.509; EAP-GTC/MSCHAPv2; EAP 1.2 до 32-битного ключа

Ethernet

RJ45; 10/100/1000 Мбит/с; автоопределение

Одновременный просмотр

До 20 каналов

Пользователи

До 32; администратор, оператор, пользователь

Безопасность

HTTPS; 802.1X; фильтр IP; водяной знак; basic/digest HTTP/HTTPS; ONVIF WSSE/digest; RTP/RTSP over HTTPS; timeout и журнал аудита; TLS 1.2/1.3; TPM 2.0 FIPS 140-2 level 2; AES128/256

Клиентское ПО

iVMS-4200; Hik-Connect; Hik-Central

Браузерный доступ

IE 10/11 с плагином; Chrome 57+, Firefox 52+, Edge 89+, Safari 11+ без плагина; локальная служба Chrome/Firefox/Edge

Плавный поток

Есть

Сетевой архив

NAS NFS/SMB/CIFS; ANR; с картой Hikvision высокого класса — шифрование и проверка состояния; Cloud Storage заявлено в паспорте, сервис подбирается отдельно

WDR

120 дБ; AWDR

Улучшение изображения

BLC/HLC/3D DNR; коррекция искажений; Defog

Стабилизация изображения

EIS

Отношение сигнал/шум

Не менее 52 дБ

Параметры изображения

Поворот, насыщенность, яркость, контраст, резкость, баланс белого, AGC; переключение профилей

Переключение день/ночь

День, ночь, авто, расписание, тревожный вход

Приватные маски

8 программируемых многоугольных областей

Наложение изображения

Логотип 128 × 128; 24-битный BMP

Локальный архив

microSD/microSDHC/microSDXC до 1 ТБ; карта отдельно

Отладочный видеовыход

CVBS 1 Vpp; 75 Ом; только для отладки

Тревожный вход и выход

2 входа; 2 выхода до 24 В DC/AC и 1 А

RS-485

1; полудуплекс; Hikvision/Pelco-P/Pelco-D; автоопределение

Дополнительный выход питания

12 В DC; до 100 мА

Кнопка сброса

Есть

Основные события

Движение с классификацией человека/транспорта; саботаж; отключение сети, конфликт IP, незаконный вход, заполнение/ошибка HDD; плач, выстрел/взрыв, крик, разбитие стекла

События периметра

Пересечение линии, вторжение, вход и выход из области; классификация человека/транспорта; комбинированные правила

Реакции на события

FTP/NAS/карта, центр наблюдения, email, тревожный выход, запись, снимок, audible warning, пользовательская HTTP-тревога. Звуковое действие не подтверждает встроенный динамик

Мультицелевая аналитика

ShotN; динамическая маска; захват лица, тела человека и транспорта. В этом паспорте: 7 признаков лица, 13 признаков тела человека, 2 признака транспорта. Подсчёт пересечений по типу, включая немоторный транспорт; распознавание номера

Захват лиц

До 120 лиц одновременно, до 40 снимков за кадр, до 10 загрузок/с; поворот ±70°, наклон ±50°; лицо с фоном и крупный план; Best Shot/Quick Shot

Сравнение лиц

До 10 библиотек по 30000 лиц; до 150000 лиц суммарно; шифрование библиотек

Подсчёт людей

Вход, выход, проход; данные во flash; загрузка в реальном времени и по циклу; отчёты день/неделя/месяц/год; исключение повторов по лицам и атрибутам; Face Mode и Clothing Mode; тревога обратного потока

Очереди

До 8 областей; длина очереди и ожидание; отчёты и выгрузка данных; 4 пороговых условия числа людей; превышение времени ожидания; совместные правила AND/OR

Региональный подсчёт

До 8 областей; плотность, исключение по числу людей или ожиданию; 6 пороговых условий числа людей и 3 условия ожидания; уведомление с задержкой, интервалы и первый сигнал

Контроль присутствия

До 8 областей; отсутствие или начало/окончание дежурства; число людей и длительность отсутствия

Тепловая карта

Число людей или время пребывания; пространственная тепловая карта и график по времени

PPE: средства защиты

Каска и светоотражающая одежда; тревога при отсутствии. Цвета каски: красный, оранжевый, жёлтый, синий, белый и другие

AcuSeek

Поиск людей, номеров, транспорта, немоторного транспорта и животных с передачей признаков. Требуется совместимый AcuSeek NVR или сервер

Совместная работа аналитики

Переключение Smart-приложений по расписанию; одновременно до двух Smart-приложений. Открытая AI-платформа выполняет только одну модель одновременно; совместимость конкретной пары функций проверяется при настройке

Метаданные

Вторжение, пересечение линии, вход/выход, захват лица, мультицелевая аналитика

Питание

12 В DC ±20%; 0,95 А; до 11,4 Вт

Питание AC

24 В AC ±20%; 0,75 А; до 11,5 Вт

PoE

IEEE 802.3at; Type 2, класс 4; 42,5–57 В; 0,35–0,26 А; до 14,7 Вт

Корпус

Корпусная камера

Материал

Алюминиевый сплав

Цвет

Белый

Размеры

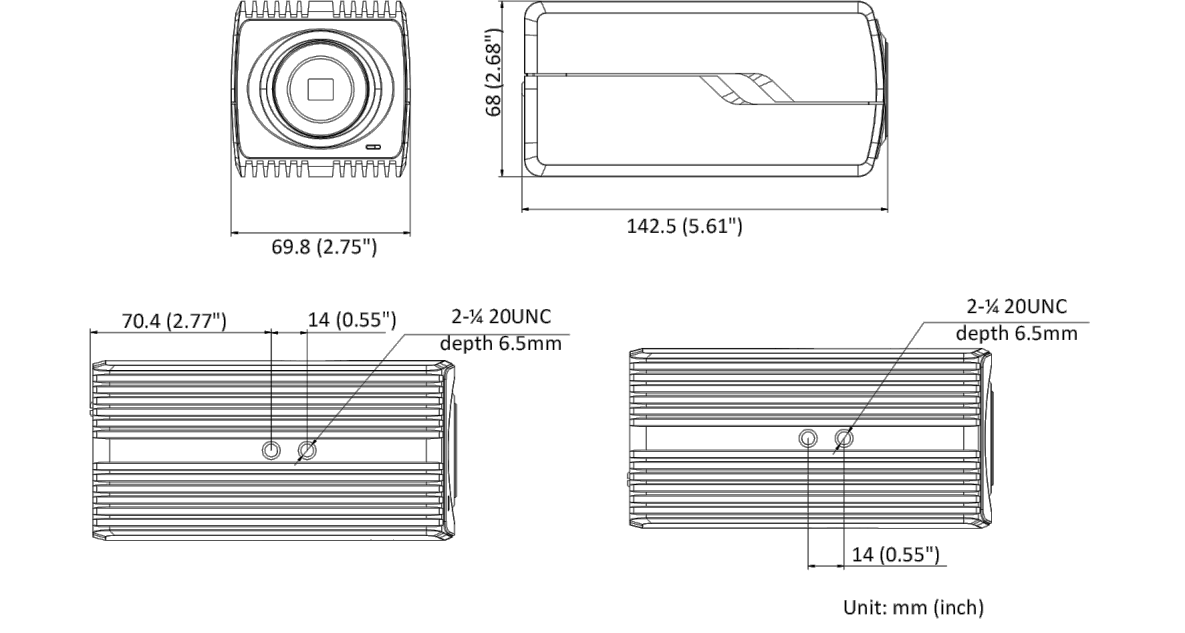

142,5 × 69,8 × 68 мм по таблице; заводской чертёж содержит отдельные конструктивные размеры

Упаковка

315 × 140 × 140 мм

Масса

Около 765 г

Масса с упаковкой

Около 1150 г

Условия работы и запуска

От −30 до +65 °C; влажность не более 95%, без конденсации

Условия хранения

От −30 до +65 °C; влажность не более 95%, без конденсации

Защита корпуса

IP/IK в этом заводском листе не заявлены. Для уличного применения подбирается подходящий защитный кожух

Встроенные датчики

G-sensor: вибрация; Power Meter: история энергопотребления

Расширение тревожных интерфейсов

Сетевая коробка DS-FM2466: ещё 6 входов и 6 выходов; сетевой микрофон и динамик подбираются отдельно

Панель соединительных разъёмов

Интегрированная панель: есть. Схема интерфейсов общая; наличие SFP на конкретном экземпляре по таблице не подтверждено

Общие функции

Heartbeat, сброс одной кнопкой, зеркало, защита паролем, счётчик пикселей, anti-banding

Языки интерфейса

33 языка, включая русский

Сертификация EMC

CE-EMC EN55032:2015+A1:2020/EN50130-4:2011+A1:2014/ENIEC61000-3-2:2019+A1:2021/EN61000-3-3:2013+A1:2019+A2:2021; RCM AS/NZS CISPR32:2015; IC ICES-003 Issue7; KC KN32/KN35:2015

Безопасность и экология

CB IEC62368-1:2014+A11; CE-LVD EN62368-1:2014/A11:2017; BIS IS13252/IEC60950-1; LOA IEC/EN60950-1; CE-RoHS, WEEE, REACH; EN50121-4; PVC FREE

Киберсертификация

IEC62443-4-1 ML2; EUCC; CC EAL3

Документы

Аксессуары для монтажа

Крепление на вертикальную трубуDS-1233ZJHikvision · арт. 302701114Карточка в Effort Shop ↗Подвесной кронштейнDS-1299ZJHikvision · арт. 302701248Карточка в Effort Shop ↗Объектив: заводская опцияHV1140D-8MPIRHikvision · арт. 102200722Карточка в Effort Shop ↗Объектив: заводская опцияHV0733D-6MPHikvision · арт. 102200723Карточка в Effort Shop ↗Объектив: заводская опцияHV3816P-8MPIRHikvision · арт. 102200721Карточка в Effort Shop ↗Подвесной кронштейн «гусиная шея»DS-1269ZJHikvision · арт. 302700598Карточка в Effort Shop ↗Объектив: заводская опцияHV0415D-MPHikvision · арт. 102200865Карточка в Effort Shop ↗Объектив: заводская опцияHV3816D-8MPIRHikvision · арт. 102200719Карточка в Effort Shop ↗Настенный кронштейнDS-1293ZJHikvision · арт. 302700586Карточка в Effort Shop ↗Крепление на горизонтальную трубуDS-1214ZJHikvision · арт. 302700021Карточка в Effort Shop ↗Настенный кронштейнDS-1292ZJHikvision · арт. 302700585Карточка в Effort Shop ↗Объектив: заводская опцияHV1140P-8MPIRHikvision · арт. 102201044Карточка в Effort Shop ↗

Аксессуары и объектив приобретаются отдельно. Перечень приведён по заводскому листу. Объективы с обозначением 6/8 Мп в этом списке не гарантируют оптическое разрешение 12 Мп: тип крепления, покрытие матрицы, диафрагма и детализация проверяются при подборе. Защитный кожух выбирается под условия эксплуатации.
